pytorch-torchinfo 란

1. torchinfo 란?

torchinfo는 PyTorch 모델의 구조를 표 형태로 요약해서 보여주는 도구 (formerly torch-summary).



주로 다음을 확인할 때 사용됨:

• 각 layer의 출력 shape
• parameter 수
• trainable 여부
• nested module 구조
• 실제 forward()를 따라가며 형상이 어떻게 변하는지

공식 URL은 다음임:
https://github.com/tyleryep/torchinfo

GitHub - TylerYep/torchinfo: View model summaries in PyTorch!

---

2. 기본 사용법

colab 등에서 사용하려면 설치가 필요함:

pip install torchinfo



설치 후 다음과 같이 사용함:

from torchinfo import summary
# summary(model, input_size=(배치크기, 채널수, 높이, 너비))
t = summary(model, input_size=(1, 3, 224, 224))
print(t)

• input_size는 실제 forward()에 들어갈 텐서의 shape를 의미.
• torchinfo는 이 정보를 바탕으로 내부적으로 모델을 한 번 forward()를 실행하여 각 계층의 출력 shape와 parameter 수를 계산함.
• 제대로 된 각 계층의 shape와 parameter 수를 계산하기 위해선 반드시 input_size를 넘겨줘야 함.

torchinfo는
이 모델이 실제 입력을 받았을 때
각 module이 어떤 출력 shape를 만드는가
를 빠르게 점검하는 도구임.

---

3. 기본 예제

간단한 MLP의 구조를 확인하는 예제임:

import torch
import torch.nn as nn
from torchinfo import summary

class TinyMLP(nn.Module):
    def __init__(self):
        super().__init__()
        self.fc1 = nn.Linear(16, 32)
        self.relu = nn.ReLU()
        self.fc2 = nn.Linear(32, 4)

    def forward(self, x):
        x = self.fc1(x)
        x = self.relu(x)
        x = self.fc2(x)
        return x

model = TinyMLP()

# jupyter note의 경우 마지막 expression 은 출력되니
# 그냥 summary호출이 마지막에 놓아도 출력이 보임.
summary(
    model,
    input_size=(8, 16),
    col_names=["input_size", "output_size", "num_params", "trainable"],
)

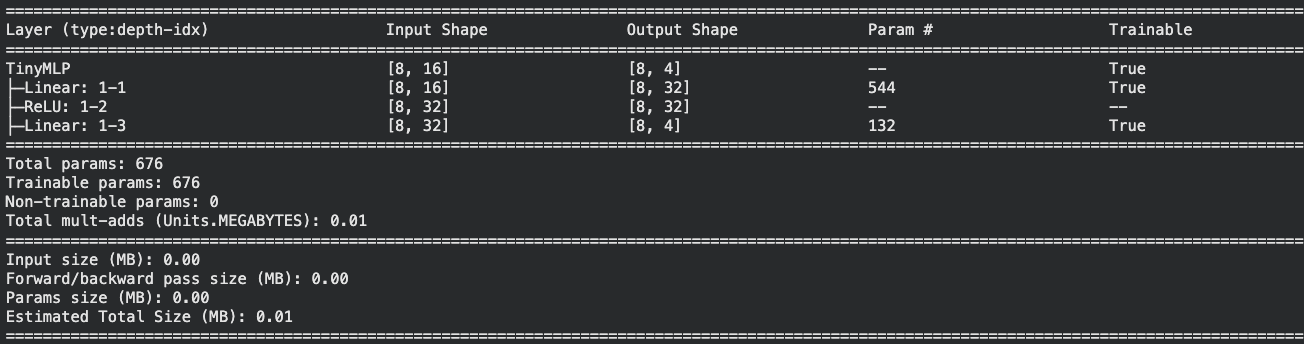

결과는 다음과 같음:

• 입력 (8, 16)은 batch size가 8, feature 수가 16이라는 뜻
• fc1 출력은 (8, 32)
• fc2 출력은 (8, 4)
• 각 Linear의 parameter 수가 예상과 맞는지 확인 가능

torchinfo가 단순히 모델 정의를 보여주는 것이 아니라, 입력이 통과한 뒤의 shape 변화를 보여준다 는 점을 유의할 것.

---

다음은 간단한 CNN 의 예제임:

import torch
import torch.nn as nn
from torchinfo import summary

class TinyCNN(nn.Module):
    def __init__(self):
        super().__init__()
        self.features = nn.Sequential(
            nn.Conv2d(3, 8, kernel_size=3, padding=1),   # (B, 8, 32, 32)
            nn.ReLU(),
            nn.MaxPool2d(2),                             # (B, 8, 16, 16)
            nn.Conv2d(8, 16, kernel_size=3, padding=1),  # (B, 16, 16, 16)
            nn.ReLU(),
            nn.MaxPool2d(2)                              # (B, 16, 8, 8)
        )
        self.classifier = nn.Sequential(
            nn.Flatten(),
            nn.Linear(16 * 8 * 8, 10)
        )

    def forward(self, x):
        x = self.features(x)
        x = self.classifier(x)
        return x

model = TinyCNN()

t = summary(
    model,
    input_size=(4, 3, 32, 32),
    depth=3,
    col_names=["output_size", "num_params","kernel_size"],
)
print(t)

• Conv2d는 주로 채널 수를 바꾸는 역할
• MaxPool2d는 공간 크기 32 -> 16 -> 8로 줄이는 역할
• Flatten 전 최종 크기가 16 x 8 x 8인지 확인 가능
• 마지막 Linear 입력 차원이 맞는지 확인 가능

CNN에서는
특히 pooling 횟수나 padding 설정을 잘못해서 마지막 Linear 입력 차원을 틀리는 경우가 많은데
이를 체크하는데 torchinfo가 매우 유용함.

---

4. summary 함수에서 자주 사용되는 옵션

4-1. depth

nested module을 얼마나 깊게 펼칠지 결정.

summary(model, input_size=(2, 3, 32, 32), depth=5)

• 작게 주면 상위 block만 표시
• 크게 주면 block 내부의 모듈(=nested module)까지 표시

---

4-2. col_names

출력할 column들을 지정.

summary(
    model,
    input_size=(2, 3, 32, 32),
    col_names=["output_size", "num_params", "kernel_size", "mult_adds"]
)



현재 지원되는 column은 다음과 같음:

• "input_size" : 해당 layer로 들어가는 입력 tensor shape 표시.
• "output_size" : 해당 layer의 출력 tensor shape 표시. 기본적으로 가장 자주 보는 항목.
• "num_params" : 해당 layer의 parameter 개수 표시.
• "params_percent" : 전체 parameter 중 해당 layer가 차지하는 비율 표시.
• "kernel_size" : convolution 계열 layer 등의 kernel 크기 표시. 해당 정보가 없는 layer는 --처럼 보일 수 있음.
• "groups" : grouped convolution 등에서의 group 수 표시. 일반 layer에서는 의미가 없을 수 있음.
• "mult_adds" : 대략적인 multiply-add 연산량 표시. 연산량 비교할 때 유용함.
• "trainable" : 해당 layer의 parameter가 학습 대상인지 표시. freeze 여부 확인에 유용함.

---

4-3. row_settings

변수명이나 depth 표현 방식을 더 잘 보이게 할 때 사용.

summary(
    model,
    input_size=(2, 3, 32, 32),
    depth=5,
    row_settings=["depth", "var_names"],
)

• var_names를 row_settings에 추가하면
• 해당 module 을 가리키는 변수명이 같이 출력되어 가독성이 향상가능함(변수명을 잘 지은 경우 한정임)

현재 지원되는 항목은 다음과 같음:

• "ascii_only"
  • 트리 표시 문자를 유니코드 대신 ASCII 문자로 출력함.
  • 터미널이나 폰트 환경에 따라 트리 선이 깨질 때 유용함.
• "depth"
  • 각 row에 depth 기반 계층 표시를 포함함.
  • 어떤 module이 상위 module 아래에 속하는지 트리 형태로 읽기 쉽게 해 줌.
  • 기본값.
• "var_names"
  • module의 변수명까지 함께 보여줌.
  • 예를 들어 block1.conv1, block2.bn2 처럼 코드에서 붙인 이름을 읽기 쉽게 확인할 때 유용함.

---

5. torchinfo 에서 nested layer와 branch 구조 확인.

앞서 예제에서 확인했듯이
torchinfo는 model 안에 들어 있는 nested module 구조를 펼쳐서 보여주는 기능을 제공함.



예를 들어 다음과 같은 구조가 있으면

• SmallResNet
  • stem
  • block1
    • conv1
    • bn1
    • relu
    • conv2
    • bn2
  • block2
    • conv1
    • bn1
    • relu
    • conv2
    • bn2

이 내부 구조를 depth 옵션에 따라 단계적으로 펼쳐서 볼 수 있음.



즉, 다음과 같은 확인이 가능합니다.

• 어떤 상위 block 안에 어떤 하위 module이 들어 있는지
• 각 하위 module이 어떤 output shape를 만드는지
• custom block 내부가 의도대로 구성되어 있는지

다음은 torchinfo가 nested module 구조를 어떻게 펼쳐서 보여주는지 확인하는 예제임.

import torch
import torch.nn as nn
from torchinfo import summary

class ResidualBlock(nn.Module):
    def __init__(self, channels):
        super().__init__()
        self.conv1 = nn.Conv2d(channels, channels, kernel_size=3, padding=1)
        self.bn1 = nn.BatchNorm2d(channels)
        self.relu = nn.ReLU()
        self.conv2 = nn.Conv2d(channels, channels, kernel_size=3, padding=1)
        self.bn2 = nn.BatchNorm2d(channels)

    def forward(self, x):
        identity = x

        out = self.conv1(x)
        out = self.bn1(out)
        out = self.relu(out)
        out = self.conv2(out)
        out = self.bn2(out)

        out = out + identity
        out = self.relu(out)
        return out

class SmallResNet(nn.Module):
    def __init__(self):
        super().__init__()
        self.stem = nn.Conv2d(3, 16, kernel_size=3, padding=1)
        self.block1 = ResidualBlock(16)
        self.block2 = ResidualBlock(16)
        self.pool = nn.AdaptiveAvgPool2d((1, 1))
        self.fc = nn.Linear(16, 10)

    def forward(self, x):
        x = self.stem(x)
        x = self.block1(x)
        x = self.block2(x)
        x = self.pool(x)
        x = torch.flatten(x, 1)
        x = self.fc(x)
        return x

model = SmallResNet()

print("=== depth=1 ===")
t = summary(
    model,
    input_size=(2, 3, 32, 32),
    depth=1,
    col_names=["output_size", "num_params"],
    row_settings=["depth","var_names"],
)
print(t)

print("\n=== depth=2 ===")
t = summary(
    model,
    input_size=(2, 3, 32, 32),
    depth=2,
    col_names=["output_size", "num_params"],
    row_settings=["depth","var_names"],
)
print(t)
)

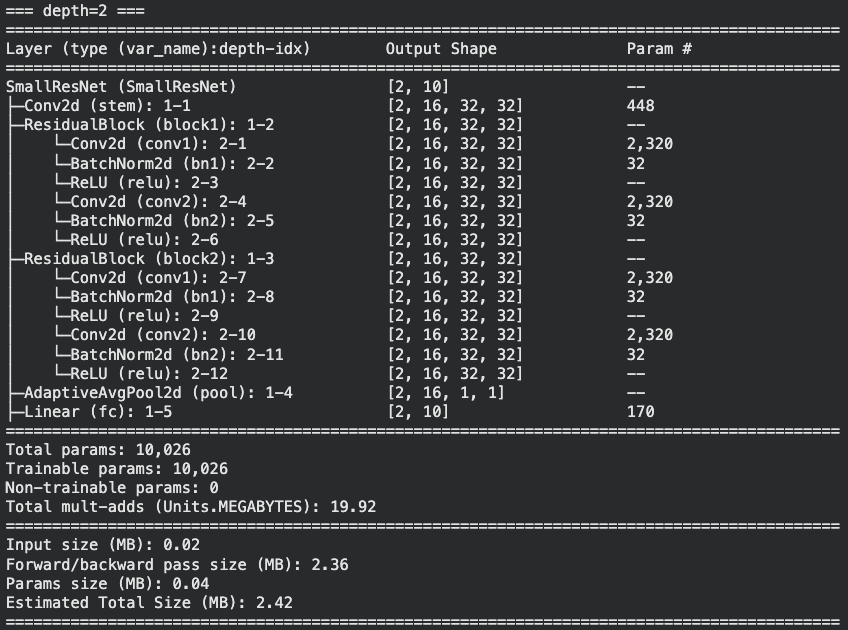

위의 예제에서는 depth=1과 depth=2의 출력 차이를 통해 nested 구조 확인을 depth로 어떻게 조절할지를 보여줌:

• depth=1에서는 stem, block1, block2, pool, fc 같은 상위 module 위주로 보임
• depth=2에서는 block1, block2 내부의 conv1, bn1, relu, conv2, bn2까지 펼쳐져 보임

---

주의-torchinfo 는 계산 그래프 자체를 그리진 못함

주의할 점은
torchinfo는 계산 그래프를 화살표로 직접 그려주는 도구가 아니라는 점임.



다음은 torchinfo가 수행할 수 없음:

• x + identity의 merge 지점을 그래프 화살표로 보여주기
• torch.cat, +, * 같은 텐서 연산을 노드 수준으로 시각화하기
• 전체 dataflow를 DAG처럼 그림으로 그리기



torchinfo가 제공하는 기능:

• module 계층 구조 표시
• nested block 내부 표시
• 각 module의 output shape 표시
• residual addition이 가능하도록 두 경로의 shape가 맞는지 점검



torchinfo가 직접 제공하지 않는 기능

• 실제 계산 그래프 시각화
• merge/add/cat 연산의 선 연결 그림
• branch 간 텐서 흐름의 화살표 표시

때문에 앞서의 ResidualBlock 내의 residual connection 등은 확인이 어려움.

https://dsaint31.me/mkdocs_site/ML/ch14_cnn/resnet/#residual-block

BME



실제로 summary(...) 결과를 보면

• stem, block1, block2, pool, fc 같은 nn.Module 단위 구조는 보이지만,
• ResidualBlock.forward() 안에서 수행되는 다음 연산은 표에 직접 드러나지 않음.

identity = x
...
out = out + identity

이는 torchinfo가 다음과 같은 정보를 보여주는 도구이기 때문임:

• 어떤 nn.Module이 호출되었는지
• 각 nn.Module의 출력 shape가 무엇인지
• 각 nn.Module의 parameter 수가 얼마인지

때문에 다음과 같은 정보는 직접 표시되지 않음:

• out + identity 같은 텐서 간 덧셈 연산
• torch.cat(...) 같은 병합 연산
• branch가 갈라졌다가 다시 합쳐지는 계산 그래프의 화살표 연결

torchinfo는
"연산 그래프 시각화 도구"라기보다
"module 구조 요약 도구" 임.

---
